Как выбрать матричный переключатель видео?

1. Введение переключателя матрицы видео

Принцип переключения матричного видеомикшера-это в основном выбор. Есть много способов выбора, и самый простой-напрямую соединить сигнальные провода вместе. Второй способ-использовать реле. Включение-выключение реле может управляться уровнем, который может завершить отключение и соединение между выходным и входным сигналом, а также выбор сигнала. Третий метод основан на схеме. Принцип состоит в том, чтобы использовать включение-выключение внутренней цепи чипа для включения-выключения и контролировать уровень для завершения выбора сигнала.

2. Технические индикаторы переключателя видео матрицы.

Видеомикшеры требуют различных технических индикаторов в зависимости от областей применения. Взяв в качестве примера индустрию вещания, чтобы обеспечить качество отображения терминала, она назначает технические индикаторы на протяжении всего процесса передачи сигнала, от камеры до телевизора.

Для переключения и распределения аналоговой матрицы набор технических индикаторов следующий: GB/T14236-93 индекс экземпляра обычно относится к случаю нескольких входов с несколькими вариантами вывода для формирования матричной структуры. Структура, образованная M×N, называется матричным переключателем, структура M× 1 называется переключателем или селектором, а структура 1 × M называется распределителем. Принцип матрицы заключается в использовании внутренней цепи для включения и выключения, и ее можно контролировать по уровню для завершения выбора сигнала.

3. Размер и тип переключателя видео матрицы.

В проекте сигнал аудио, видео и VGA следует рассматривать как три разных носителя. Аудиосигналы обычно вводятся в большом количестве, например, микрофоны, компакт-диски и аудио с проигрывателей дисков. Однако, учитывая, что обычно существует только один набор усилителей мощности и динамиков, максимум, перед усилителем мощности добавляется микшер для микширования, поэтому может потребоваться несколько сигналов. Следовательно, выход переключателя видематрицы не будет очень большим, например, 32 × 8 или 64 × 8, но нет необходимости выбирать 32 × 32 или 64 × 64. Если это не передача вещания и видеоконференции, каждый канал, безусловно, будет синхронизироваться.

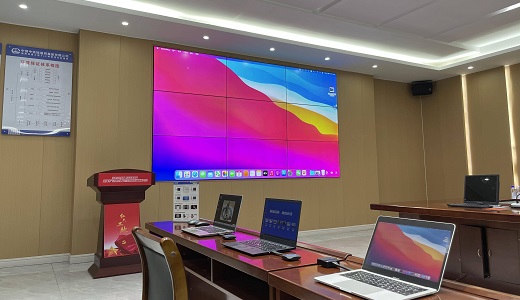

Матричный переключатель видеоПри проектировании проекта относительно легко определить количество источников сигнала. Посмотрите, сколько источников сигналов существует, и количество входов в матрицу определяется, но количество независимых выходных каналов необходимо учитывать, что основано на режиме работы системы. Иногда может быть только отношение распределения между несколькими устройствами отображения (всегда согласующиеся друг с другом, а не независимые), тогда вы можете рассмотреть вопрос о занятии выходного порта и добавлении распределителя. Если эти устройства могут быть независимыми, то лучше иметь отдельный выходной порт для каждого. При разработке проекта дляВидео стена комнаты управления, Важно учитывать количество независимых выходных каналов, необходимых в зависимости от режима работы системы. ИспользуяВидео-регулятор стены для multi дисплея экрана, Каждое устройство может иметь специальный выходной порт, обеспечивающий гибкость и независимое управление.
